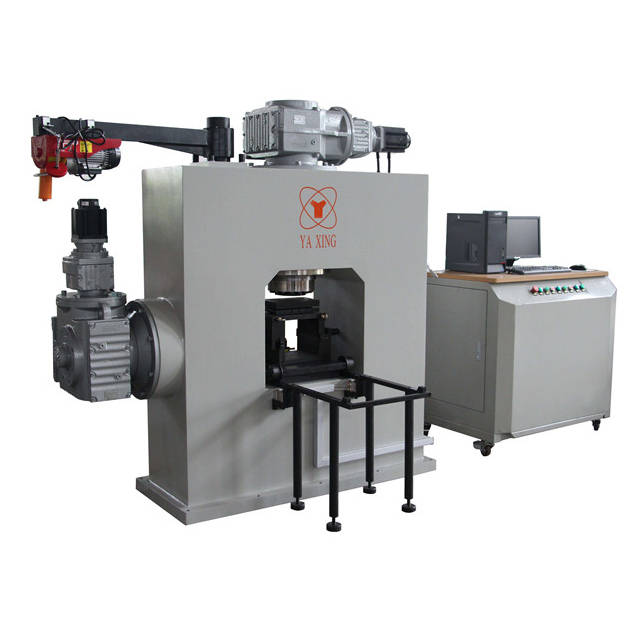

YZS系列微機控制巖石節理直剪滲流耦合試驗系統
產品簡介 / introduce
本系統采用進口伺服電機滾珠絲桿減速機和電液伺服驅動技術、傳感器技術、計算機技術和機械精加工技術開發而成的，主要用于巖石節理滲流一剪切耦合試驗。它由主機（垂直和水平加載均采用電液伺服加載）多通道閉環測控系統（含垂直和水平壓力傳感器、高精度位移傳感器6只）滲流調節系統（含氣壓與水箱、壓強和流量傳感器）電源保障系統（用于流變?cè)囼?yàn)）計算機控制和數據處理系統、輔助裝置（提升裝置、夾具）等組成，系統整體結構美觀緊湊、功能齊全、操作方便。
主要技術指標 / technology
1、垂直加載部分：
1）較大垂直荷載：600kN；
2）垂直荷載測量精度：示值的±1%；
3）作動器較大行程：100mm；
4）位移傳感器量程：10mm，4支；
5）位移傳感器測量準確度：0.003mm；
6）加載移動速度：0.01-50mm/min。
2、水平加載部分：
1）較大水平荷載：600kN；
2）水平荷載測量精度：示值的±1%；
3）較大行程：100mm；
4）位移傳感器量程：25mm，2支；
5）位移傳感器測量準確度：0.04mm；
6）加載移動速度：0.01-50mm/min。
3、滲流調壓系統：
1）較大水壓力（滲透壓力）：3MPa；
2）滲透壓力測量精度：示值的±0.3％FS；
3）滲透壓力穩壓精度：示值的±1％FS；
4）滲透壓力穩壓時間：10天。
4、滲透試驗密封剪切盒：
1）一面流剪切盒凈空尺寸：200mm（滲流方向）×100mm（滲流寬度）×100mm（高度）；由凈空尺寸相同的上下盒組成；
2）輻射流剪切盒凈空尺寸：Φ300mm×150mm或Φ200×100mm（高度）；由凈空尺寸相同的上下盒組成；
3）上下剪切盒剪切位移達到沿滲流方向試件長度的10%，仍能保持剪切盒密封；
4）集水計量裝置：在進水口和出水口分別設置流量測量裝置，有計算機接口的電子天平，可放心測量不同水壓下的流量；
5、軟件：滿足試驗控制和數據采集處理功能的軟件，界面友好，易于理解，并有一定的開放度，可以在軟件上增加數據采集通道和試驗程序；
6、主機尺寸（長×寬×高）：1750×900×800（mm）；電源總功率（380V×50Hz）：7.5KW；設備全重：6.5噸。
